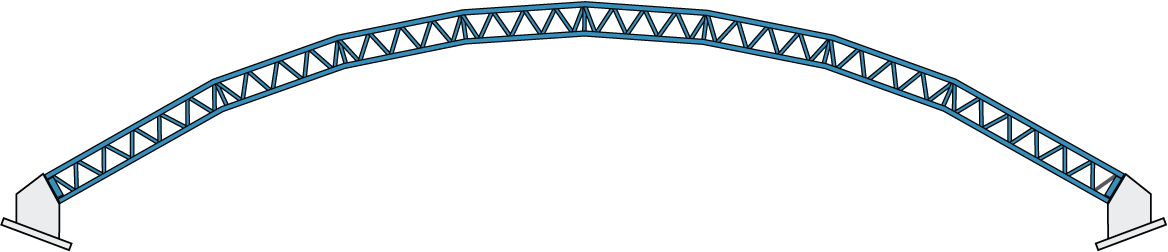

Till specialfackverk räknar vi bågfackverk, som vi tillverkat med fri spännvidd på 90 meter.
MAKU fackverksbalkar tillverkas enligt kundens önskemål i varje enskilt fall beträffande spännvidd, höjd, taklutning och diagonal delning. Varje takstol är unik.
Samtliga dimensioneringstabeller är upprättade för säkerhetsklass 3.
I tabellerna finns tre olika höjder för varje spännvidd. Dessa avser riktvärden för en dimensionering.
Interpolering mellan tabellvärden kan utföras, men för att vara på säkra sidan är det lämpligt att välja närmast högre tabellvärde.
Dimensioneringstabellerna kan användas för såväl omvända sadelfackverk som nockfackverk.
Beräkningsmetoden är utformad i enlighet med Eurokoderna och EKS 8. EKS 8 har ersatt Boverkets konstruktionsregler, BKR vid årsskiftet 2010/11.
MAKU STÅL AB är certifierad enligt EN 1090. Det ger dig som kund ett intyg på att de krav som ställs på bärande stålkonstruktioner i EN 1090 uppfylls. Alla fackverk CE-märks.
Förbehandling: Slungrensning efter svetsning.
Färdigbehandling: Sprutmålning direkt efter blästring.
Beträffande MAKUs standardfärger, se separat ytbehandlingsprogram.
För tillverkningskontroll tillämpas, beskrivna i annex ZA till dem harmoniserade europastandarden EN 1090-1:2009+A1:2011 och EN 1090-2:2008+A1.
MAKUs konstruktionsservice kan rekommendera rätt balk med tillgång till svar på vidstående 8 frågor.
Vi erbjuder ett förenklat beräknings- och offertförfarande för några av våra fackverkstyper här på webbsidan. Klicka på knappen nedan för att komma till funktionen:
Hitta rätt fackverk!Fackverksbalken överhöjes normalt för egenvikt tak + halv reducerad snölast.
När den uppåtriktade vindlasten är större än takets egenvikt blir den undre ramstången tryckt. Ramens sidostabilitet måste då kontrolleras.
I de flesta fall löser man denna stabilitet genom inspänning av balken i takplåten eller takåsarna.
Denna kontroll av fästdon utöres av MAKUs konstruktionskontor.
Takbalkar med spännvidd större än ca. 15 m måste normalt stabiliseras med provisorisk stagning under montagetiden. Vid bristfällig stagning kan vindlast eller snedställningskrafter av stor vertikallast (exempelvis lättbetongelement) förorsaka ras av hela byggnaden eller enskilda delar.
Om tillfällig stagning erfordras beror omfattningen av denna på monteringsordningen och hur den färdiga konstruktionen är stabiliserad.
Stagningsföreskrifter anges på MAKUs ritningar.
Isolerad byggnad med papptak och plåtfasad
Isolerad byggnad med papptak och plåtelement
Isolerad byggnad med sandwichelement
Isolerad byggnad med plåttak och plåtfasad
Oisolerad byggnad
Infästning av högprofilplåten mot i takstol görs med självgängande skruv eller skjutspik. Placering görs i sicksack längs takstolen för att öka stabiliteten.
Kallformade profiler monteras med sjävgängande skruv i åsfäste.
Träåsar monteras i åsfäste med genomgående M12 skruv.
Vindpelare som förankras i sida på fackverken ska ha en rörlig infästning. Infästningsdetaljen i fackverken har avlånga hål.
Makus stålkonstruktioner rostskyddsmålas direkt efter slungrensningen och färdigmålas till valfri miljöklass.
Även andra rostskyddssystem kan erhållas efter överenskommelse.
| Korrosivitetsklass | C1 | C2 | C3 | |
|---|---|---|---|---|
| Miljöns korrosivitet | Mycket låg | Låg | Måttlig | |
| Exempel på typiska miljöer - Utomhus | - | Atmosfärer med låga halter luftföroreningar. Lantliga områden. | Atmosfärer med viss mängd salt eller måttliga mängder luftföroreningar. Stadsområden och lätt industrialiserade områden. Områden med visst inflytande från kusten. | |
| Inomhus | Uppvärmda utrymmen med torr luft och obetydliga mängder föroreningar, t.ex. kontor, affär, skolor, hotell. | Icke uppvärmda utrymmen med växlande temperatur och fuktighet. Låg frekvens av luftkondensation och låg halt luftföroreningar, t.ex. sporthallar, lagerlokaler. | Utrymmen med måttlig fuktighet och viss mängd luftföroreningar från produktionsprocesser, t.ex. bryggerier, mejerier, tvätterier. | |
| Rostskyddssystem | - | A2.01 | A2.02 | A3.02 |
| Färgtyp | Alkyd | Alkyd | Alkyd | Alkyd |
| Total färgskikt | 40 mym | 80 mym | 120 mym | 160 mym |
Färgkarta med Makus standardkulörer skickas på begäran. Följande kulörer finns:
Vit NCS S 0502-Y
Grå NCS S 3500
Ljusblå NCS S 3030-B10G
Mörkblå NCS S 4550-B
Röd NCS S 3060-Y80R
Mörkröd NCS 5040-Y80R
