Fagverk med buet overgurt brukes til bygninger med "brutt tak" og de vanligste takhellingene er 1:40, 1:16, 1:10 og 1:8. Men vi kan også produsere fagverk med valgfri takhelling. Dessuten kan mønet i fagverket være usymmetrisk plassert.
MAKUs fagverksbjelker produseres etter kundens ønske i hvert enkelt tilfelle med hensyn til spennvidde, høyde, takhelling og diagonal deling. Alle takstoler er unike.
Samtlige dimensjoneringstabeller er utformet i henhold til sikkerhetsklasse 3.
I tabellene er det tre ulike høyder for hver spennvidde. Dette er veiledende verdier for dimensjonering.
Interpolering mellom tabellverdier er mulig, men for å være på den sikre siden bør man velge nærmeste høyere verdi i tabellen.
Dimensjoneringstabellene kan brukes til både fagverk med buet undergurt og fagverk med tosidig fall.
Beregningsmetoden er utformet i henhold til Eurokodene og EKS 8. EKS 8 erstattet Boverkets konstruktionsregler (BKR) ved årsskiftet 2010/11.
MAKU STÅL AB er sertifisert i henhold til EN 1090. Det gir deg som kunde et bevis på at kravene som stilles til bærende stålkonstruksjoner i EN 1090 oppfylles. Alle fagverk CE-merkes.
Forbehandling: Kuleblåsing etter sveising.
Ferdigbearbeiding: Sprøytemaling rett etter sandblåsing.
Se eget overflatebehandlingsprogram for MAKUs standardfarger.
Produksjonskontrollen er beskrevet i tillegg ZA til den harmoniserte europastandarden EN 1090-1:2009+A1:2011 og EN 1090-2:2008+A1.
MAKUs konstruksjonsservice kan anbefale valg av bjelke hvis du svarer på følgende 8 spørsmål.
Vi tilbyr en forenklet beregnings- og tilbudsveiledning for noen av våre fagverkstyper her på hjemmesiden. Klikk på knappen under for å komme til veiledningen:
Velg riktig fagverk!MAKU U 90-80-50-740
MAKU | SU16 | 100 | - | 90 | - | 65 | - | 760 |
| | | | | | | | | | ||||
Helling 1:16 | Overgurt L-100-100-10 |
Undergurt L-90-90-10 |

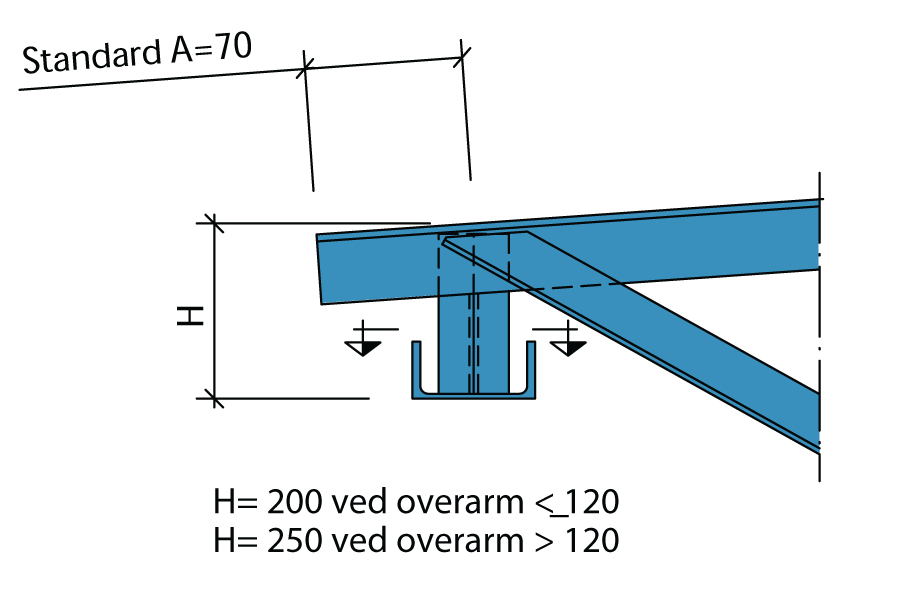

Diagonal U65 | Oppleggshøyde |
Fagverksbjelken får normalt overhøyde for egenvekt tak + halv redusert snølast.
Når den oppadgående vindlasten er større enn takets egenvekt, blir undergurten trykket. Da må rammens sidestabilitet kontrolleres.
I de fleste tilfeller løses dette med innspenning av bjelken i takplatene eller takåsene.
Denne kontrollen av fester utføres av MAKUs konstruksjonskontor.
Takbjelker med spennvidde på over ca. 15 meter må normalt stabiliseres med provisorisk staging under monteringen. Ved mangelfull staging kan vindlast eller tverrkraft på stor vertikallast (f.eks. lettbetongelementer) føre til at hele bygningen eller enkeltdeler raser sammen.
Hvis midlertidig staging er nødvendig, avhenger eventuelt omfang av monteringsrekkefølgen og hvordan den ferdige konstruksjonen er stabilisert.
Stagingsforskrifter angis på MAKUs tegninger.
Sidestabiliteten til overgurten må alltid tas med i beregningen. Rammen antas å være sidestaget av takbelegget (takplater, takåser osv.).
Dimensjoneringstabellene er utformet for jevnt fordelt last, samt for enkelte ulike åsdelinger per spennvidde.
Knutepunktene i fagverket må alltid tilpasses etter åsdelingen. Annen åsdeling enn angitt i tabellen kan naturligvis forekomme, velg i så fall nærmeste høyere åsdeling for å være på den sikre siden.
Festing av platene mot takstol gjøres med selvgjengende skruer eller maskinspiker. Plasseres i sikksakk langs takstolen for å øke stabiliteten.
Kaldvalsede profiler monteres med selvgjengende skruer i åsfestet.
Treåser monteres i åsfestet med gjennomgående M12-skruer.
Vindavstivning som forankres i siden på fagverket, skal ha bevegelig feste. Festeelementene i fagverket har avlange hull.
Makus stålkonstruksjoner rustbeskyttes rett etter kuleblåsingen og ferdigmales til valgfri miljøklasse.
Andre rustbeskyttelsessystemer kan også være tilgjengelig etter avtale.
Korrosivitetsklasse | C1 | C2 | C3 | |
---|---|---|---|---|
Korrosivitet i miljøet | Svært lav | Lav | Moderat | |
Eksempel på typiske miljøer – utendørs | - | Atmosfære med lite luftforurensning. Landlige områder | Atmosfære med viss mengde salt eller moderat luftforurensning. Byområder og lett industrialiserte områder. Områder med noe påvirkning fra kysten. | |
Innendørs | Oppvarmede lokaler med tørr luft og ubetydelige mengder forurensning, f.eks. kontorer, forretninger, skoler eller hoteller. | Ikke-oppvarmede lokaler med vekslende temperatur og fuktighet. Lav forekomst av luftkondensasjon og lite luftforurensning, f.eks. idrettshaller eller lager. | Lokaler med moderat fuktighet og noe luftforurensning fra produksjonsprosesser, f.eks. bryggerier, meierier eller vaskerier. | |
Rustbeskyttelsessystem | - | A2.01 | A2.02 | A3.02 |
Malingstype | Alkyd | Alkyd | Alkyd | Alkyd |
Totalt malingslag | 40 mym | 80 mym | 120 mym | 160 mym |
Fargekart med Makus standardfarger sendes ved forespørsel. Vi tilbyr følgende farger:
Hvit NCS S 0502-Y
Grå NCS S 3500
Lyseblå NCS S 3030-B10G
Mørkeblå NCS S 4550-B
Rød NCS S 3060-Y80R
Mørkerød NCS 5040-Y80R
